Absaugung für die Dickte

📅 2026-02-03
🎵 Kansas - Dust In The Wind

Gerade als Dickte gleicht meine Abricht- und Dickenhobelmaschine eher einem elektrischen Spänewerfer. Und die dafür zuständige „Tüte“ an der Scheppach HM2 hat eine gebogene Form, an die man nicht einfach einen Adapter oder gar Schlauch anschließen kann.

3D-Drucker zur Hilfe!

Aber erstmal muss modelliert werden. Die Blechtüte hab ich so gut es ging aufgemessen … und dann durch mehrfaches Ausdrucken und Ausschneiden einer Papierschablone die Konstruktion passend gefummelt.

Der Freiform-Übergang auf den Schlauchanschluss geht im 3D-System überraschend einfach. Solid Edge (in der für Bastler kostenlosen Community Edition) ist mir dabei deutlich lieber als das Inventor in der Firma … und Siemens ist auch weniger Evil Omnicorp als Autodesk.

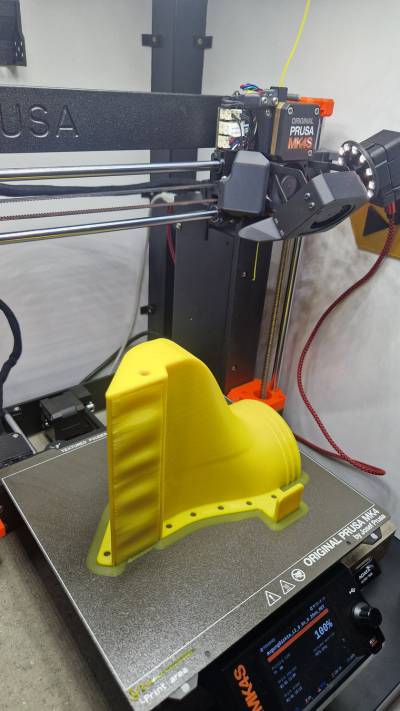

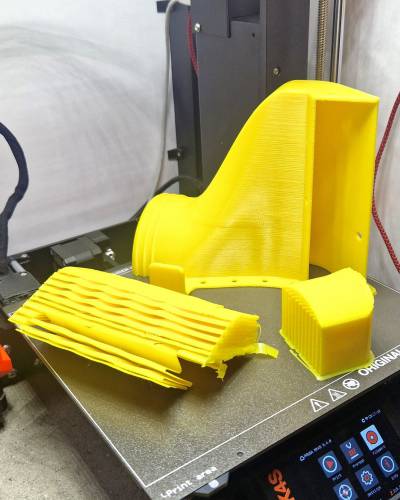

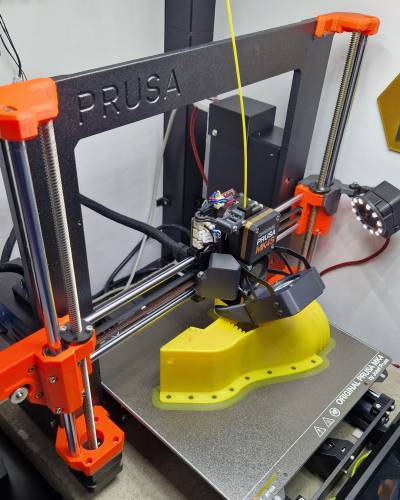

Gedruckt haben die beiden Teile in PETG plus ein Versteifungsring dann zusammen über zehn Stunden. Ohne Stützstruktur ging's wegen der flachen Kurven und langen horizontalen Überhänge nicht.

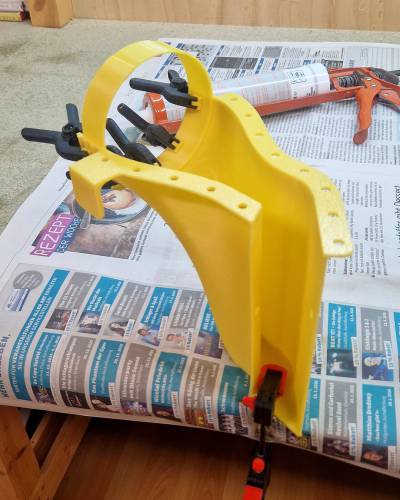

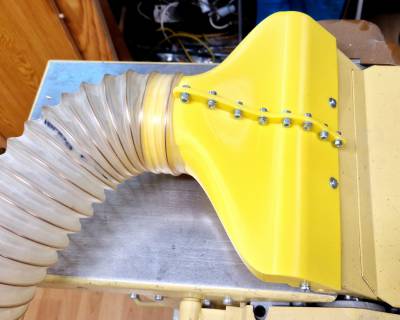

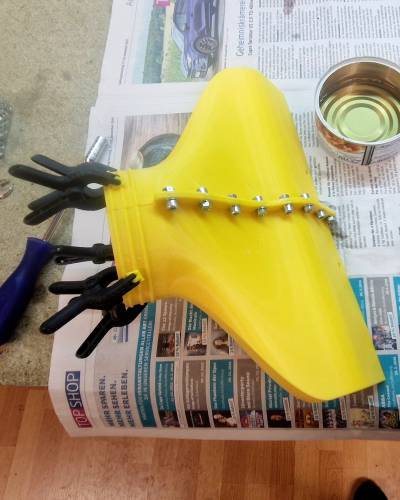

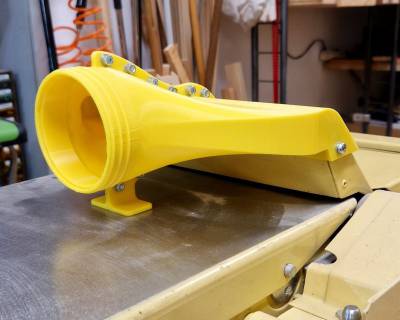

Silikon und Schrauben halten erstmal die beiden Hälften zusammen und dann alles am Spanauswurf fest. Und nachdem ich einen ganzen Berg Leisten gehobelt hab, steht auch fest: funktioniert tadellos. Nur das Laufgeräusch der Maschine wird durch irgendein akustisches Phänomen mit Absaugung nochmal lauter und deutlich tiefer …

Wie so oft: Da staunt der Laie … und der Fachmann wundert sich 🤓
